Instalação do Eve-NG para laboratórios de Mikrotik e Windows

Atualizado: Mai 2


Irei dividir esse tutorial em 3 partes: - Instalando o EVE-NG - So seguir o manual abaixo. - Instalando mikrotik no EVE-NG - Click aqui - Instalando windows no EVE-NG - Click aqui

Segue vídeo explicando.



Nesse Tutorial vou mostrar como você pode instalar um sistema para Emular equipamentos e fazer a interligação entre eles. Como por exemplo: - Mikrotik - Cisco - Windows - Linux, dentre outros. A vantagem do EVE é que é bem fácil, e via web. Ele pode ser instalado tanto em sistemas virtuais ou direto no seu computador como um sistema operacional. No nosso exemplo vamos instalar no VMWare. Portanto entre no link abaixo e faça download do arquivo com nome: EVE-NG-PRO OVF – Google mirror


https://www.eve-ng.net/index.php/download/


Apos fazer download, execute e siga o processo de instalação. Lembrando que para instalar, precisa ter o VMWare instalado em seu computador. Apos clicar nele, vai abrir o próprio VM pedindo para fazer importação. Basca clicar em Import e deixa que vai processar tudo que é necessário.

Por fim no VM vai ter o ip que o EVE pegou. Entre nele com esse user e senha vamos configurar o mesmo. User: root senha: eve


Mude a senha para a que deseja!

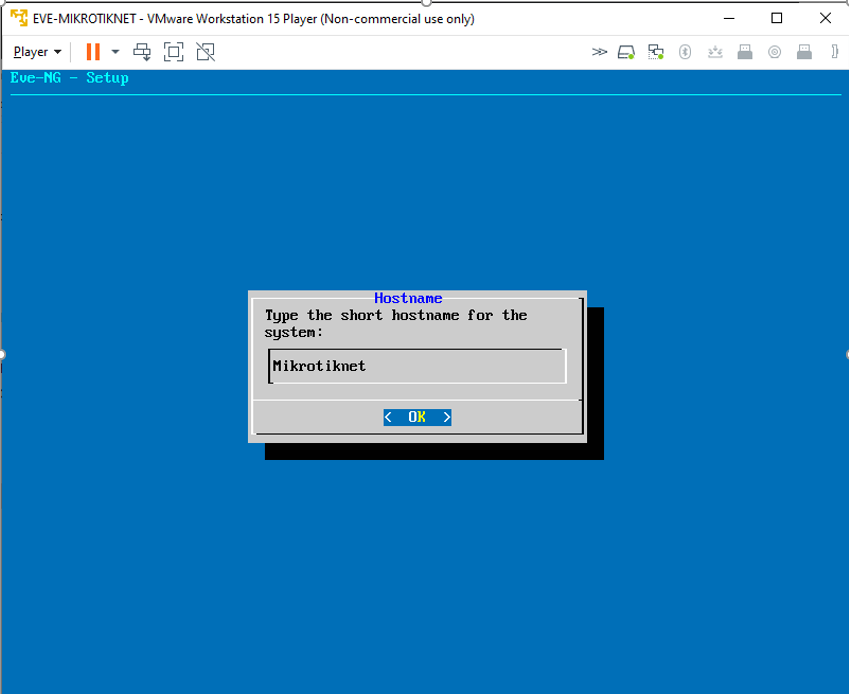

Coloque o nome que deseja

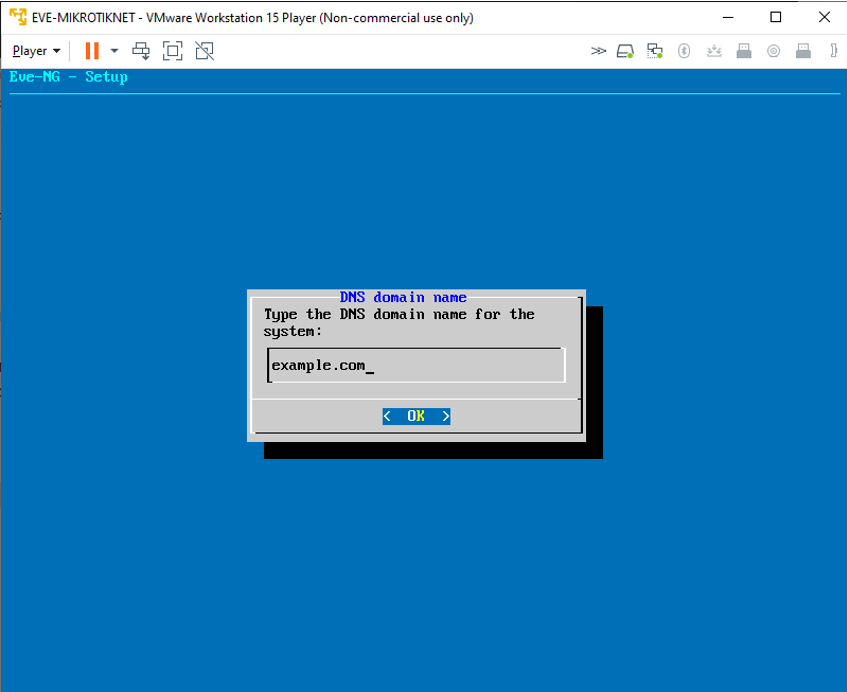

Nessa tela abaixo só dar ok.

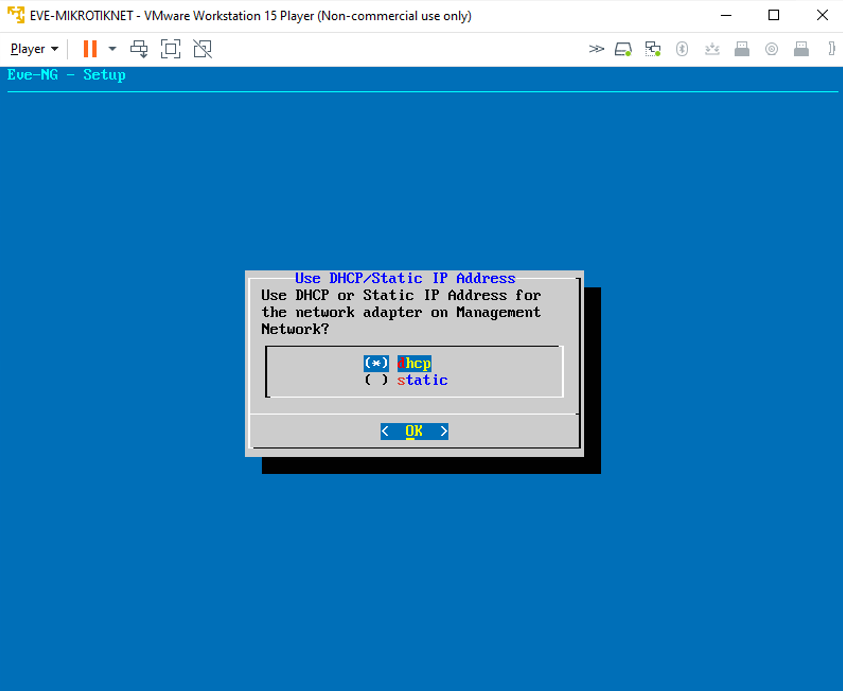

Na tela abaixo você pode definir um ip na mesma classe da sua rede escolhendo opção Static, ou deixar em DHCP. No meu caso deixo em DHCP e depois vejo no painel da VM qual ip EVE pegou.


Para manter o horário e data sempre correto adicione: a.ntp.br

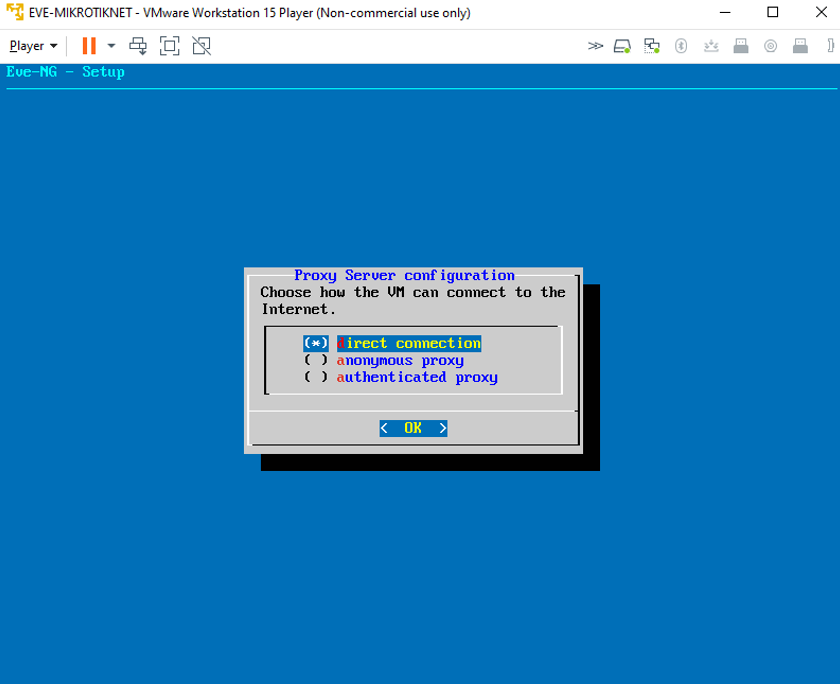

Escolha opção "Direct Connection" e fim. Ele vai terminar a instalação e voltar para tela inicial do EVE com o IP.


Pegue o IP do EVE na VM e abra ele no navegador. Por padrão usuário e senha são dos seguintes. User: admin senha: eve


Essa é a tela inicial dele ao entrar Agora pode criar o laboratório que desejar. É só clicar em "add new lab"



Adicione as informações do seu laboratório e clique em Save



Vamos adicionar Network, opção necessária para fazer comunicação do seu laboratório com seu computador, e disponibilizar internet ao laboratório.


Nessa tela abaixo, pode adicionar quantos Network desejar. É ideal por exemplo se deseja fazer um laboratório para balance. Dae terá vários links. Ou para redundância com ospf e varias opções de saída. E por ai vai.

Na tela abaixo vamos criar as maquinas virtuais, como por exemplo: Mikrotik, linux, windows e afins. Click em Node e escolha o que deseja.


No nosso caso vamos adicionar mikrotik e windows. Porem se reparar, não conseguimos selecionar. Isso é porque devemos instalar a parte os sistemas que desejamos no EVE. A visualização dessas opções é para mostrar a compatibilidade com essas opções.


Por ultimo, algo importante é baixar um pacote de softwares que o pessoal do EVE-NG preparou para que você possa abrir as maquinas virtuais pelo EVE. Sem esse pacote de instalação, você não consegue abrir as maquinas virtuais. Então entre no site do EVE-NG e baixe o arquivo com nome "Windows integration". Que fica na pagina do site em "Windows Client Side"

https://www.eve-ng.net/index.php/download/#DL-WIN


Apor baixar o pacote de programas, execute. Dae para frente so de Next e aceite tudo que pedir para instalar.



Portando esse tutorial se encerra por aqui. No próximo tutorial vou mostrar como adicionar mikrotik. Click aqui para Adicionando Mikrotik no EVE-NG Click aqui para Adicionando Windows no EVE-NG
